預裝式箱式變電站的基本結構與運行、維護

2022-09-14 關注次數：

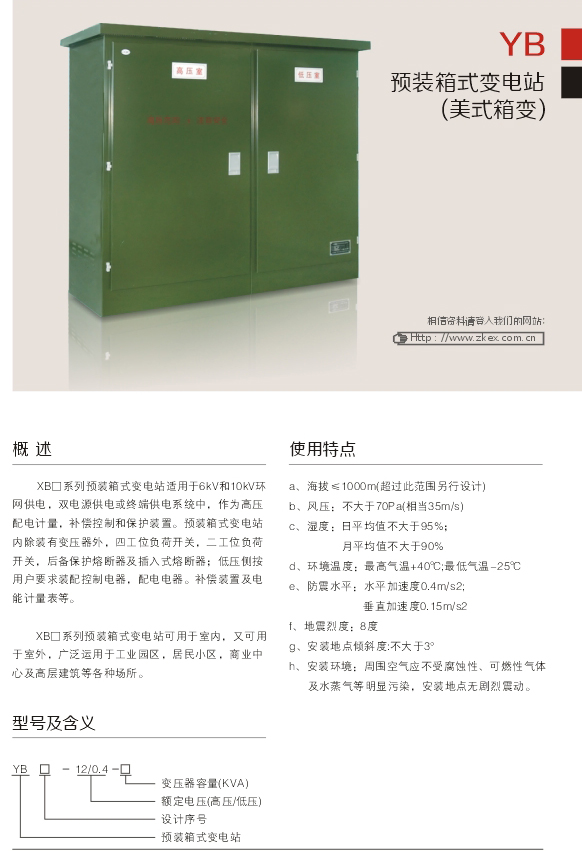

說變箱式變電站，一般分為預裝式與一體式兩種，它們的另一種稱為分別為歐式與美式箱變。本文說預裝式箱式變電站的基本結構，以及它們在運維上的事項。

所謂預裝，就是將用于變壓的電氣設備進行箱體內的預制、安裝，通過科學合理的接線，將各個功能協同工作，達到穩定變壓配電的目的。預裝式箱式變電站在箱體內分為高壓室、變壓器室、低壓室組成。

1、高壓室

10KV高壓電路通過排線進入高壓室內，高壓室內通常有高壓進線柜、高壓出線柜或者高壓環網柜或者高壓計量柜。

2、變壓器室。

這里就是放置變壓器的地方，通過變壓器將接入的電壓進行變壓，變成需要的電壓。變壓器是一種用于電能轉換的電器設備，它可以把一種電壓、電流的交流電能轉換成相同頻率的另一種電壓、電流的交流電能，其作用是改變電壓的高低。

3、低壓室。

低壓室則是變壓器的低壓輸出端引進后的切換保護配電設備箱體。

預裝式箱式變電站的安裝環境要求：

在安裝箱式變電站的時候，所在地塊應該選擇高出，不能放在低洼處的環境，以免遇水灌入箱內影響運行。箱體與接地網必須有兩處可靠的連接，箱變接地和接零可共用一接地網。

預裝式箱式變電站的維護要求：

1、檢查接地裝置是否完備、連接是否良好、接地點是否符合要求。

2、檢查各線路饋線符合情況，三相負荷是否平衡或過負荷現象，開關分合位置、儀表指示是否正確，控制裝置是否正常工作；

3、高低壓時要檢查企業表的指針是否在綠色區域，進行分合閘操作；

4、端子排維護，每年巡檢應對端子室內所有端子重新緊固；
